NCLT70P 3,0 mm Vysokopevnostní materiál

Vlastnosti:
vhodné pro středně a vysoko pevné plechy, nerezovou ocel a další materiály;
Pracovní válec je z oceli kalené ložiskové oceli potažené chromem, s tvrdostí HRC60±2;
Elektrické nastavení korekce nahrazuje ruční ovládání klikou, což usnadňuje obsluhu;
Plný set servosystémů Siemens zajišťuje vysoce přesné nakládání;
Uživatelsky přívětivý design v kombinaci se systémem ochrany před úrazem usnadňuje obsluhu personálu;
Rámová konstrukce hlavy navržená speciálně pro vysoko pevné plechy výrazně zvyšuje tuhost horních a dolních válců, aby bylo zajištěno, že vyrovnání odpovídá normám;
Tento model je zvláště vhodný pro materiály s mezí kluzu 613 N/mm² (odpovídá mezí pevnosti 980 N/mm²) a tloušťkou 0,8 až 3,0 mm;

Přehled
Doporučené produkty

NCLT70P 3,0 mm Vysokopevnostní materiál
Technický parametr
	Model	NCLT70P-600	NCLT70P-800	NCLT70P-1000	NCLT70P-1300	NCLT70P-1600
Parametr rozvinovacího zařízení	Vnitřní průměr cívky	508/610
	Maximální vnější průměr cívky	1500
	Maximální hmotnost cívky	5000 8000 12000 15000
Parametr rovnacího zařízení	Tloušťka materiálu	0,6-6,0
	šířka materiálu	70-600	70-800	70-1000	70-1300	70-1600
	Mezní tahové napětí	613
	Maximální pevnost v tahu	980
	Optimální rozsah tloušťky	0.8-3.0
	Průměr rovnacích válců	70
	Výpravný válec	Nahoru5/Dolů4
Parametr podávače	Rychlost podávání	16
	Maximální délka vedení	0-9999,99
	Úroveň podávání	(1200±100) Dle požadavků zákazníka
Systémový parametr	Rozvinovací motor	2.2	3.7		7.5	11
	Servomotor	7,5 11
	Napájení	(380V/50Hz) Trojfázový 380V/50Hz nebo dle požadavku zákazníka
	Vzduchová dodávka	0,4-0,6 MPa, 1,2³/min

※Ve výše uvedené tabulce je optimální rozsah tloušťky vypočten pro mez kluzu 245 N/mm² (pevnost v tahu 392 N/mm²)

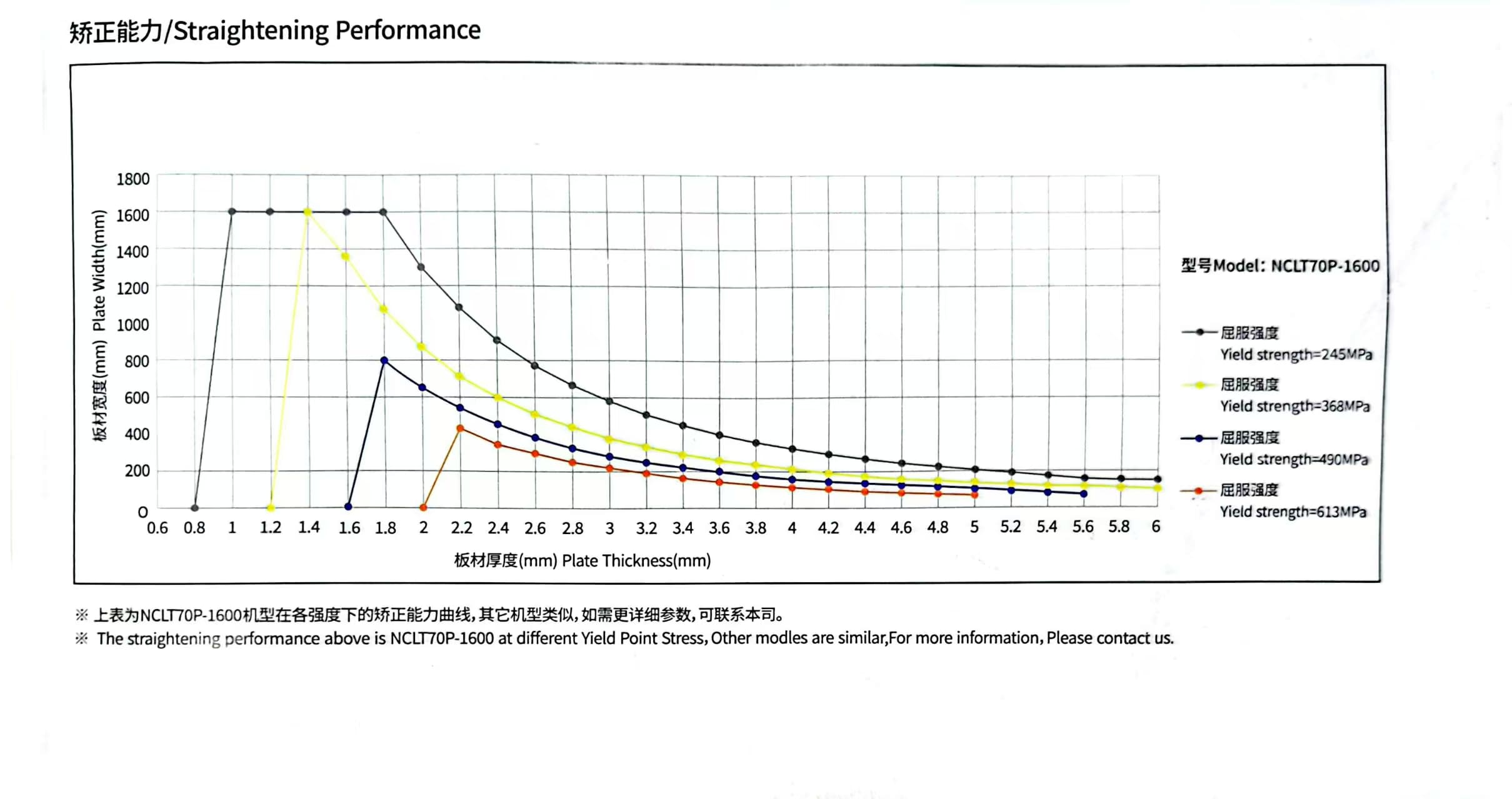

NCLT70P 3.0mm High Strength Material.jpg

Standardní příslušenství:
Automatické/ruční přepínání
Systém řízení oblouku materiálu pomocí fotoelektrického snímání
Zařízení s pneumatickou kotoučovou brzdou
Elektrické nastavení výšky linky podávání
Fotometrická detekce koncového materiálu
Dotyková obrazovka
Hydraulické roztažení a smrštění
Poháněná přitlačovací páka
Podpůrná páka materiálu
Omezená páka
Zařízení pro přívod a skládání
Zařízení vstupního vedení pro vyrovnání
Datum úpravy – elektrická úprava
Datum úpravy – číselné zobrazení
Datum úpravy – číselné ukládání a volání
Specifikovaná barva nátěru
0ption příslušenství:
Nakládací vozík
Elektrické omezené rameno
Automatický přívod oleje
Hydraulický štěpek
Hlava se dá zvednout
Pracovní válečky 6 nahoru 5 dolů
Zarovnávací výsuvné vodítko
